تركيب مراوح الدفة البحرية بشكل جيد دافعات السمت

محرك السمت البحري قادر على الدوران 360 درجة ومحرك جانبي للحفاظ على السفينة في وضع واتجاه محددين.يمكن تشغيل مروحة الدفة بواسطة وحدة ميكانيكية وكهربائية وهيدروليكية، ويمكن أن تكون في الخدمة النشطة كقوة دفع رئيسية، ودفع مساعد وتحديد المواقع الديناميكية للسفينة، والتي تستخدم عادة في القاطرات، وقوارب الدفع، وقوارب العبارات والصنادل وما إلى ذلك.

توافر الحالة:

الكمية:



رسالتك سلة الاستفسارات

تركيب مراوح الدفة البحرية بشكل جيد دافعات السمت
محرك السمت البحري قادر على الدوران 360 درجة ومحرك جانبي للحفاظ على السفينة في وضع واتجاه محددين.

يمكن تشغيل مروحة الدفة بواسطة وحدة ميكانيكية وكهربائية وهيدروليكية، ويمكن أن تكون في الخدمة النشطة كقوة دفع رئيسية، ودفع مساعد وتحديد المواقع الديناميكية للسفينة، والتي تستخدم عادة في القاطرات، وقوارب الدفع، وقوارب العبارات والصنادل وما إلى ذلك.

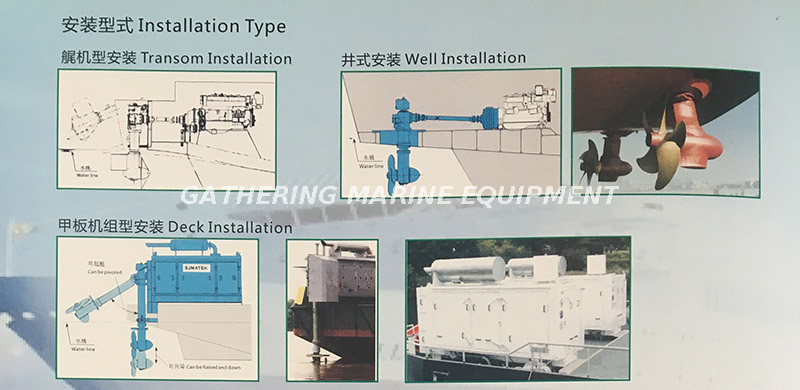

نوع التثبيت
تثبيت ترانسوم

حسنا التثبيت
تركيب سطح السفينة
نوع التثبيت

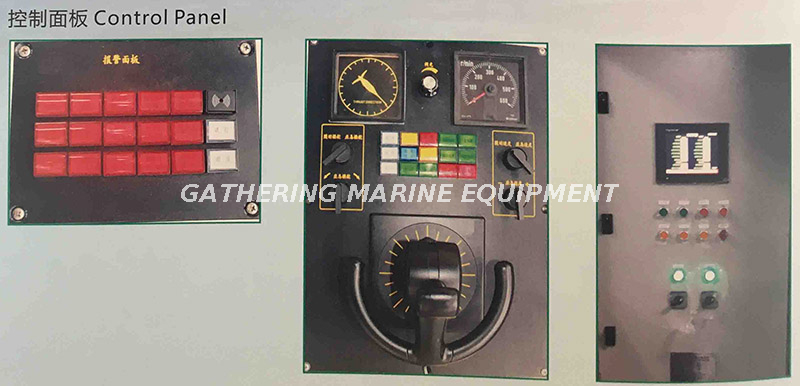

لوحة التحكم

ترتيب نظام السمت الدافع

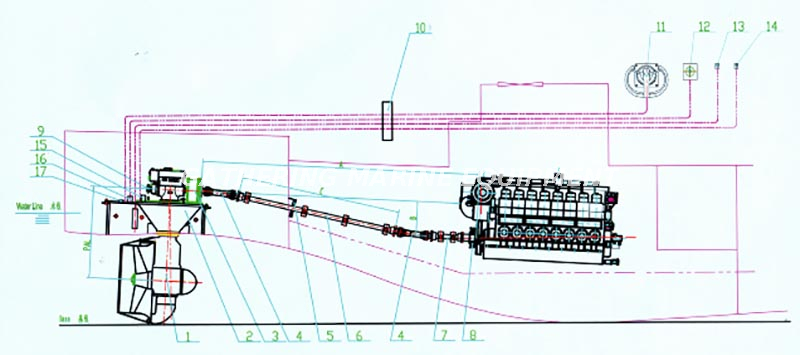

رسم المروحة الدفة
1. المروحة الدفة 2. حسنا مربع 3. مخلب هوائي 4. رمح كاردان
5. ختم باكهيد 6. رمح متوسط 7. رمح قصير 8. اقتران مرن
9. مضخة التشحيم 10. صندوق التتابع الكهربائي 11. جهاز التوجيه
12. مؤشر الدفة 13. مفتاح التحكم في التوجيه في حالات الطوارئ
14. مفتاح التحكم في السرعة في حالات الطوارئ 15. المحرك الهيدروليكي
16. المضخة الهيدروليكية 17.وحدة التغذية الراجعة

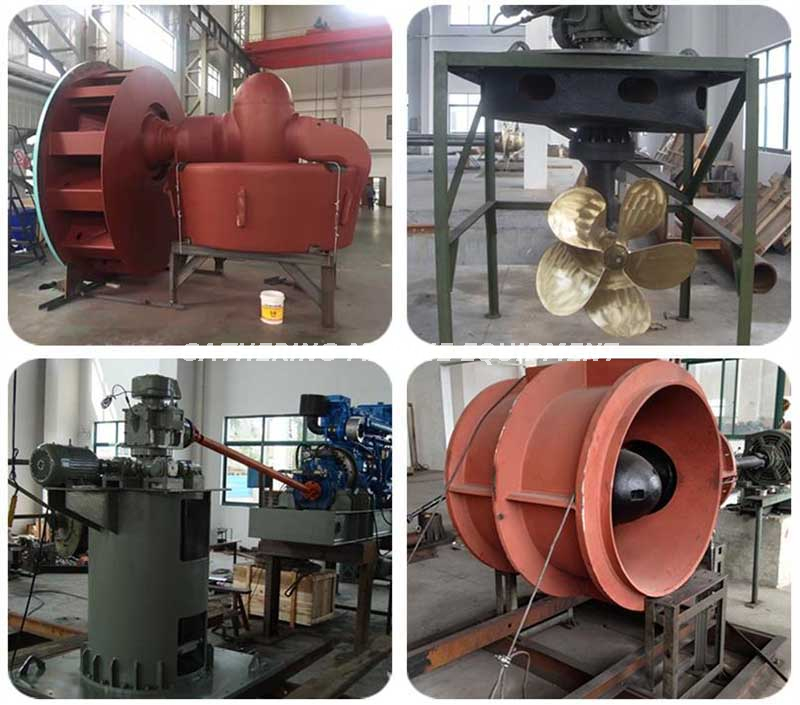

دافعات السمت
المواصفات الفنية لنظام الدفع

يكتب	طاقة الإدخال القصوى.		دورة الإدخال في الدقيقة [دورة في الدقيقة]	أقصى دورة في الدقيقة للمروحة		الأعلى.ضياء. [مم]		وزن [كلغ]
	كيلوواط	HP		لا فوهة	مع فوهة	لا فوهة	لا فوهة
SZP5A	50	68	2400 / 2200 / 2000 / 1800	1255		415	395	65
SZP5B			1500 / 1200 / 1000					78
SZP8A	80	109	2200 / 2000 / 1800 / 1600	955		525	500	115
SZP8B			1500 / 1200 / 1000 / 900					138
SZP12A	120	163	2200 / 2000 / 1800 / 1600	970		645	610	190
SZP12B			1500 / 1200 / 1000 / 900					228
SZP16A	160	218	2200 / 2000 / 1800 / 1600	795	840	745	705	520
SZP16B			1500 / 1200 / 1000 / 900					620
SZP20A	200	272	2000 / 1800 / 1600 / 1500	715	750	830	790	840
SZP20B			1200 / 1000 / 900 / 800					1080
SZP25A	250	340	2000 / 1800 / 1600 / 1500	632	670	930	885	1170
SZP25B			1200 / 1000 / 900 / 800					1405
SZP30A	300	408	2000 / 1800 / 1600 / 1500	580	610	1020	970	1370
SZP30B			1200 / 1000 / 900 / 800					1645
SZP35A	350	476	2000 / 1800 / 1600 / 1500	540	5265	1100	1045	1735
SZP35B			1200 / 1000 / 900 / 800					2082
SZP40A	400	544	1800 / 1500 / 1200	505	530	1175	1120	2100
SZP40B			1000 / 900 / 825 / 750 / 600					2520
SZP50A	500	680	1800 / 1500 / 1200	450	475	1315	1250	2500
SZP50B			1000 / 900 / 825 / 750 / 600					2750
SZP60A	600	816	1800 / 1600 / 1500 / 1200	410	430	1440	1370	2800
SZP60B			1000 / 900 / 825 / 750 / 600					3080
SZP75A	750	1020	1800 / 1600 / 1500 / 1200	370	385	1610	1530	4500
SZP75B			1000 / 900 / 825 / 750 / 600					4950
SZP90A	900	1224	1800 / 1600 / 1500 / 1200	335	355	1765	1675	6000
SZP90B			1000 / 900 / 825 / 750 / 600					6600
SZP110A	1105	1503	1800 / 1600 / 1500 / 1200	305	320	1955	1860	7000
SZP110B			1000 / 900 / 825 / 750 / 600					7700
SZP130A	1325	1802	1800 / 1600 / 1500 / 1200	275	290	2140	2035	18000
SZP130B			1000 / 900 / 825 / 750 / 600
SZP150A	1500	2040	1800 / 1600 / 1500 / 1200	260	275	2280	2165	20000
SZP150B			1000 / 900 / 825 / 750 / 600
SZP170A	1765	2400	1600 / 1500 / 1200 / 1000	240	250	2470	2350	22000
SZP170B			900 / 825 / 750 / 550
SZP190A	1912	2600	1600 / 1500 / 1200 / 1000	230	240	2570	2445	24000
SZP190B			900 / 825 / 750 / 550
SZP220A	2206	3000	1600 / 1500 / 1200 / 1000	215	225	2760	2625	28000
SZP220B			900 / 825 / 750 / 550
SZP260A	2600	3536	1600 / 1500 / 1200 / 1000	180	213	3400	3000	41000
SZP260B			900 / 825 / 750 / 550
SZP300A	3000	4080	1600 / 1500 / 1200 / 1000	185	195	3220	3060	53000
SZP300B			900 / 825 / 750 / 550

يعتمد نقل الطاقة لجهاز الدفع على الحد الأقصى لعزم دوران الإدخال للجهاز.يؤثر نوع تطبيق الدفع ونوع المحرك الرئيسي ونوع الوعاء على عزم الدوران الفعلي للإدخال.يرجى التكرم بالاتصال بمهندسنا الفني لاختيار نوع الدفع.
يعد عزم الدوران المقدر MP للمحرك الرئيسي (الديزل أو المحرك الكهربائي أو المحرك الهيدروليكي) تاريخًا تقنيًا مهمًا لاختيار نوع الدفع.صيغة الحساب هي كما يلي:
Mp SF * MR
النائب = ن * 9549 / ن
Sf = fz * fl * fs

العلامات:
Mp(Nm): عزم الدوران الناتج للمحرك الرئيسي
Sf: عوامل خدمة المروحة الدفة
السيد (نيوتن متر): أقصى عزم دوران لمروحة الدفة
N(KW): طاقة الخرج للمصدر الرئيسي
n(r/min): سرعة إدخال مروحة الدفة

لا يمكن أن يؤخذ عزم الدوران التصميمي كأساس لاختيار نوع الدفع وفقًا لخبرتنا.

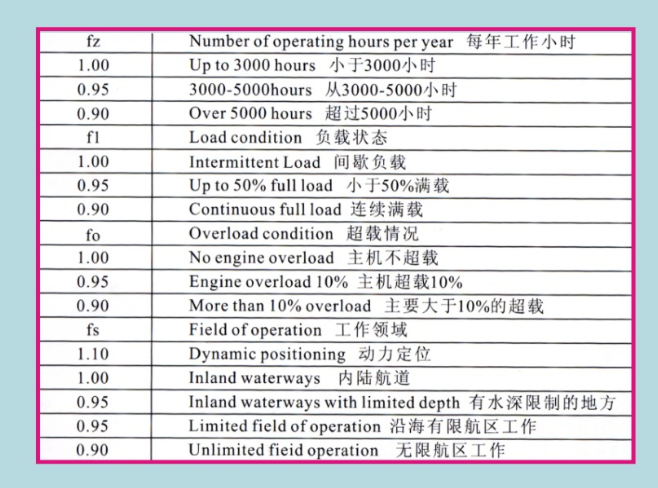

ويجب أن تؤخذ في الاعتبار ظروف التشغيل المختلفة.يمكن أن يعتمد معامل الأمان المشترك Sf لتصميم عزم الدوران على ما يلي:
Sf=0.75: تصنيف مستمر للطاقة الكاملة، خدمة 24 ساعة (سفن الحاويات، قاطرات الدفع)
Sf=0.9: خدمة متقطعة مع حمولة كاملة في نهاية المطاف (قاطرات الميناء، الرافعة العائمة)
Sf=1.0: تركيبات Auxilliray (محرك النفق، تركيبات DP)

يجب أن يفي معامل الأمان Sf لجهاز الدفع بمواصفات الملاحة التصنيفية.يجب أن يكون معامل قوة SF بين 0.33-0.67 لأولئك الذين يحتاجون إلى فئة الجليد.بالنسبة لأولئك الذين لديهم طلب تركيب خاص، يرجى الاتصال بمهندسنا الفني لاختيار النوع.
