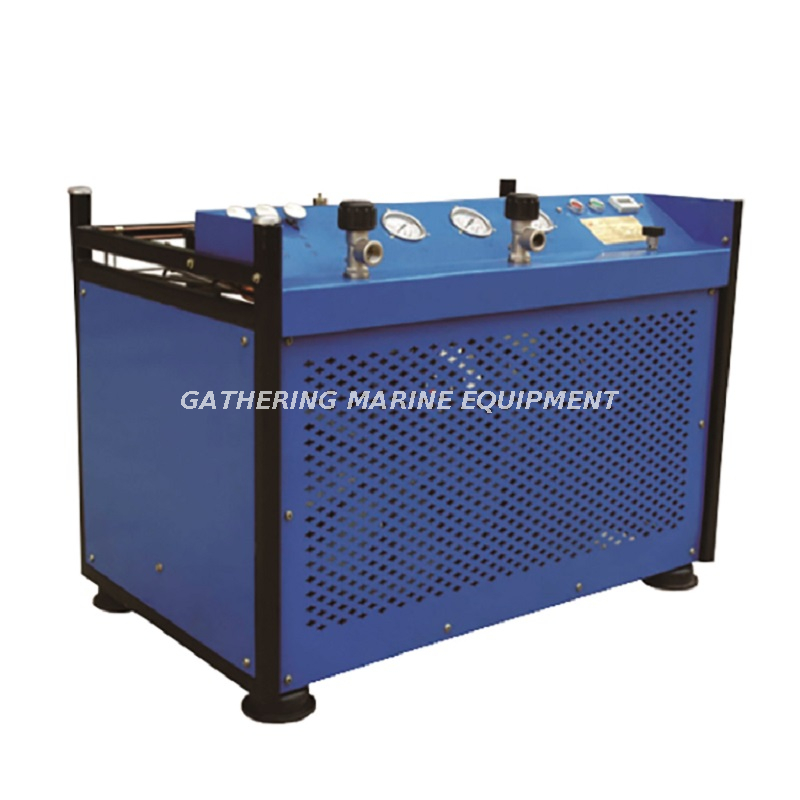

ضاغط هواء 300 بار لإعادة تعبئة هواء SCBA EEBD

صمامات الأمان
يتم ضبط صمامات الأمان مسبقًا أثناء تجميع الضاغط وتمنع تعرضه للتلف  في  ال  حدث  ل  a  عطل  الأعلى  الضغط، كما  a  وظيفة  ل  ال  صمام، على النحو التالي:
الأول  منصة  أمان  صمام                                           3.5 بار-(50 رطل لكل بوصة مربعة)
الثاني  منصة  أمان  صمام                                          13 بار-(190 رطل لكل بوصة مربعة)
الثالث  منصة  أمان  صمام                                           65 بار-(940 رطل لكل بوصة مربعة)
الرابع  منصة  أمان  أو  أخير  صمام                                225 بار-(3200 رطل لكل بوصة مربعة)/300 بار-(4300 رطل لكل بوصة مربعة)/330 بار-(4700 رطل لكل بوصة مربعة)

الأجزاء الرئيسية لضاغط الهواء

1 إطار
2 مقياس الضغط
3 خرطوم
4 صمام إعادة التعبئة

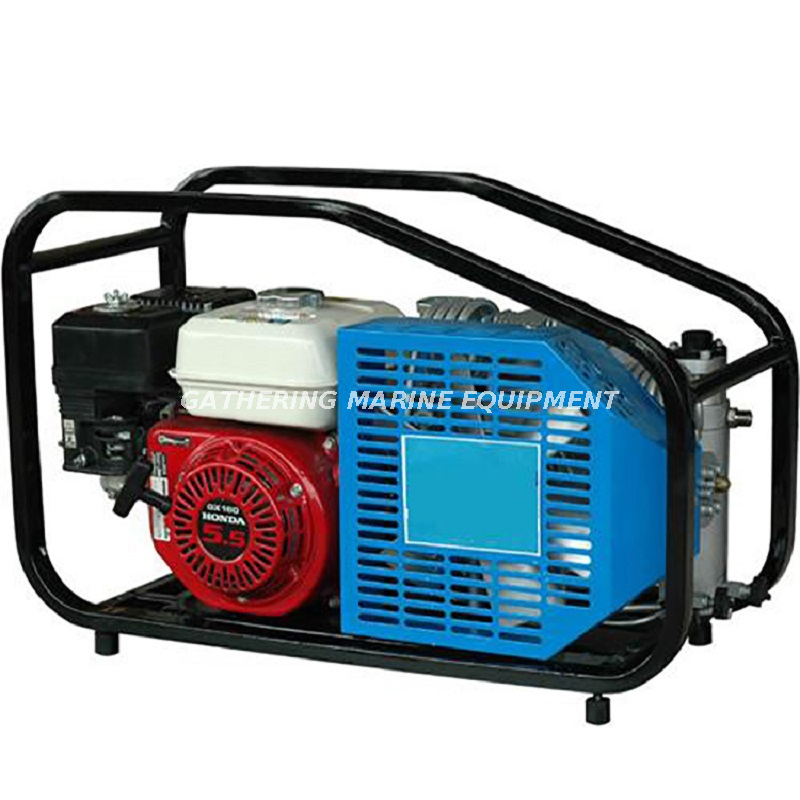

5 محرك الاحتراق الداخلي
6 ضاغط
7 غطاء تعبئة الزيت
8 فلتر الهواء
9 شبكة أمان
10 أجهزة مضادة للاهتزاز
11 مروحة تبريد
12 حزام
13 فلتر الهواء الكربوني النشط / المنخل الجزيئي
14 محرك كهربائي
15 خزان وقود
16 فلتر هواء محرك الاحتراق الداخلي
17 ماسورة عادم محرك الاحتراق الداخلي
18 صمام الأمان
19 تصريف المكثفات
20 فاصل المكثفات
