نظام معالجة مياه الصابورة البحرية (BWMS) هو جهاز لمعالجة مياه الصابورة وتفريغها من السفن في البحر.
تصميم مدمج ومعياري مزود بشاشة تعمل باللمس وإنذار مسموع ومرئي.
توافر الحالة: | |
---|---|
الكمية: | |
نظام إدارة مياه الصابورة البحرية (BWMS)
مياه الصابورة هي مياه البحر التي تحملها السفينة في صهاريج الصابورة الخاصة بها لضمان استقرار السفينة وسلامتها الهيكلية.يتم إنشاء خزانات الصابورة في السفن المزودة بنظام أنابيب ومضخات صابورة عالية السعة لتنفيذ العملية.
ولكن عند إخراج مياه الصابورة من خزانات الصابورة، يجب معالجتها قبل تفريغ الصابورة.وهنا يأتي دور نظام إدارة مياه الصابورة.

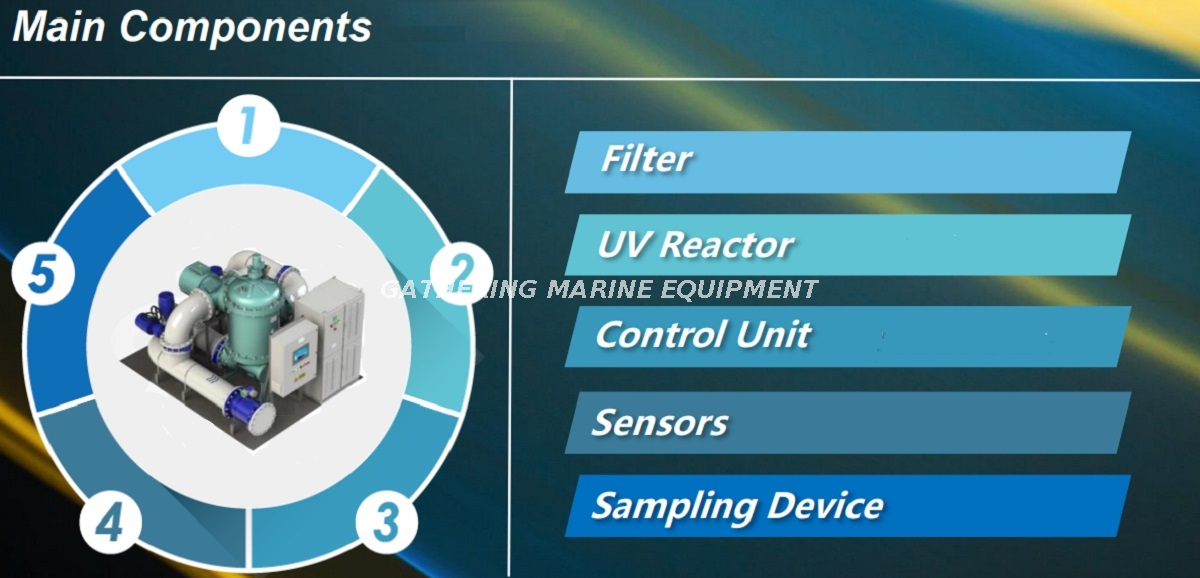

يشتمل نظام BWTS على مفاعل الأشعة فوق البنفسجية، والمرشح، وصندوق التحكم المضغوط، ووحدة التحكم، وخزانة الطاقة، والصمامات الكهربائية، ومعدات المراقبة، وجهاز أخذ العينات وخطوط الأنابيب.

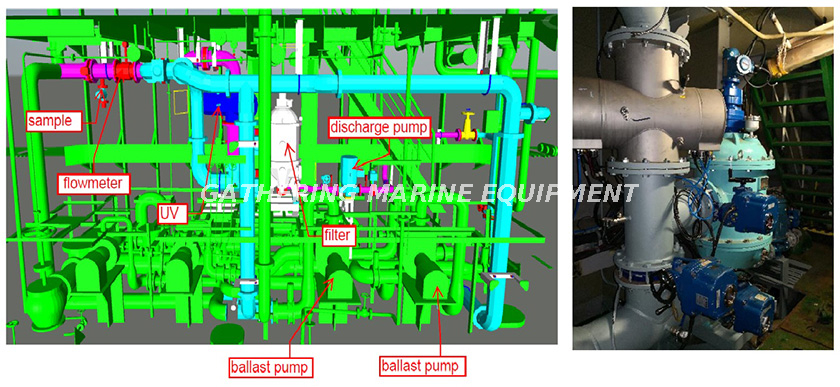

مخطط نظام الصابورة BWTS
نموذج BWTS كمرجع
تصنيف القدرة (م3/ساعة) | نطاق السعة (م3/ساعة) | قوة (كيلوواط) | وزن (طن) | طول (مم) | عرض (مم) | ارتفاع (مم) |
150 | 20 ~ 150 | 18 | 1.4 | 2500 | 1200 | 1700 |
250 | 30 ~ 250 | 33.5 | 2.2 | 2400 | 2100 | 1800 |
350 | 40 ~ 350 | 45.5 | 2.4 | 2400 | 2100 | 2000 |
500 | 60 ~ 500 | 57.5 | 2.4 | 2400 | 2100 | 2000 |
700 | 80 ~ 700 | 73 | 3 | 3100 | 2400 | 2300 |
850 | 100 ~ 850 | 85 | 3 | 3100 | 2400 | 2300 |
1150 | 140 ~ 1150 | 110 | 3.3 | 3500 | 2500 | 2300 |
1500 | 180 ~ 1500 | 135 | 4.1 | 4500 | 3000 | 2400 |
1700 | 200 ~ 1700 | 168 | 5.9 | 5000 | 3100 | 2300 |
2300 | 280 ~ 2300 | 217 | 6.5 | 5500 | 3800 | 2300 |
3000 | 360 ~ 3000 | 267 | 8.2 | 6500 | 4500 | 2400 |
مبدأ العمل
تتضمن أوضاع العمل العامة عمليات الصابورة وإزالة الصابورة، بالإضافة إلى تجريد الصابورة وتجاوز الطوارئ.

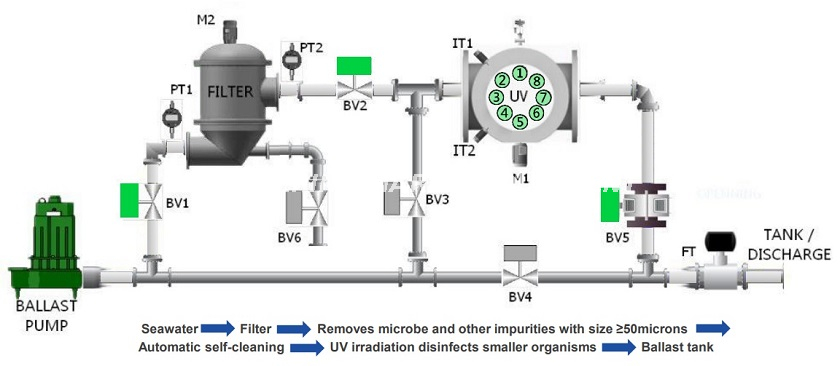

الصابورة

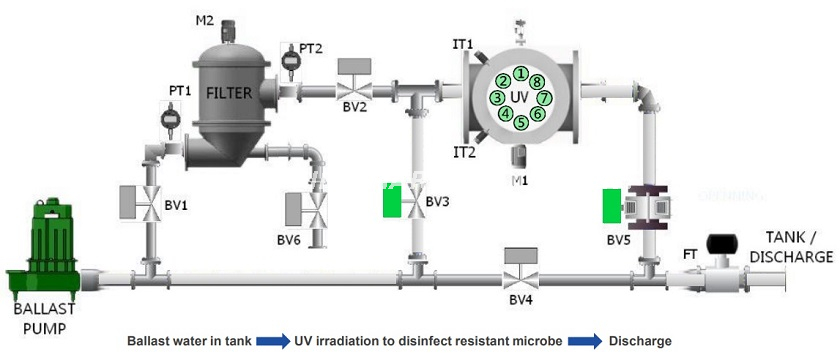

إزالة الصابورة

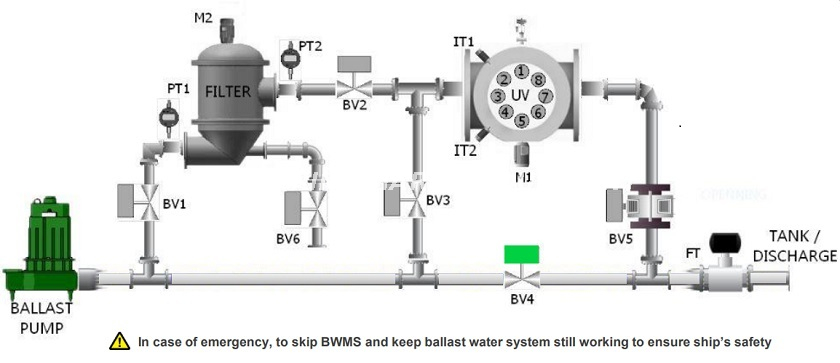

تجاوز
ميزة
1. تصميم مدمج ومعياري
2. تشغيل الشاشة التي تعمل باللمس، سهلة التركيب والصيانة
3. التنبيه المسموع والمرئي
4. اقتراح مرن ومتعدد التجميع
5. لا توجد مخاطر على الطاقم
6. يعمل في جميع المجالات والدورات البحرية
